Гра̀мпласти́нка (от граммофонная пластинка, чаще просто пластинка) — аналоговый носитель звуковой информации — диск, на одной или на обеих сторонах которого нанесена непрерывная спиральная канавка (дорожка), форма которой модулирована звуковой волной. Долгое время (примерно с конца XIX и до конца XX века) была самым популярным носителем музыкальных записей, недорогим, пригодным для массового тиражирования, обеспечивающим высокое качество звукозаписи и пригодным для воспроизведения на относительно простой и дешевой аппаратуре.

Для «проигрывания» (воспроизведения звука) грампластинок используются специально предназначенные для этой цели аппараты: граммофоны, патефоны, в дальнейшем — электропроигрыватели и электрофоны.

При движении по дорожке грампластинки игла проигрывателя начинает вибрировать (поскольку форма дорожки неравномерна в плоскости пластинки вдоль её радиуса и перпендикулярно направлению движения иглы, и зависит от записанного сигнала). При вибрации пьезоэлектрический материал либо электромагнитная катушка звукоснимателя вырабатывает электрический сигнал, который усиливается усилителем и далее воспроизводится акустической системой.

Главным достоинством грампластинки являлось удобство массового тиражирования путём горячей прессовки, кроме того, грампластинки не подвержены действию электрических и магнитных полей. Недостатками грампластинки являются подверженность температурным изменениям и влажности, механическим повреждениям (появление царапин), а также неизбежный износ при постоянном использовании (снижение и потеря аудиохарактеристик). Кроме того, грампластинки обеспечивают меньший динамический диапазон, чем более современные форматы хранения звукозаписей.

Типы пластинок Править

Жёсткие пластинки Править

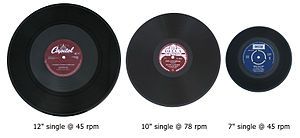

3 vinyl singles

Различные типоразмеры грампластинок: 30 см (45 об/мин), 25 см (78 об/мин) и 17,5 см (45 об/мин). У последней можно выломать центральное «яблоко», чтобы получить отверстие диаметром 38,24 мм для проигрывателей-автоматов

Сам по себе термин «жёсткие» применительно к грампластинкам используется редко, потому что обычно под грампластинками, если нет уточнений, подразумеваются именно такие. Ранние грампластинки чаще всего называют «шеллачными» (по материалу изготовления), или «патефонными» (по распространённому устройству для их проигрывания). Шеллачные пластинки — толстые (до 3 мм), тяжёлые (до 220 г) и хрупкие. Прежде чем проигрывать такие пластинки на относительно современных электрофонах, необходимо убедиться, что их тонарм снабжён сменной головкой или поворотной иглой с маркировкой «78», а диск проигрывателя может вращаться на соответствующей скорости.

Патефонные пластинки необязательно сделаны именно из шеллака — по мере развития технологий их стали изготавливать из синтетических смол и пластмасс. В СССР в 1950 году появились пластинки на 78 об/мин из полихлорвинила, на них делали пометки «ПХВ» и «Бесшеллачная». Последняя «бьющаяся» шеллачная грампластинка была выпущена на Апрелевском заводе в 1971 г.

Но обычно под виниловыми пластинками подразумеваются более поздние, рассчитанные на воспроизведение на электропроигрывателях, а не механических граммофонах, и на скорость вращения 33⅓ об/мин или (реже) 45 об/мин.

Гибкие пластинки Править

001

Гибкая грампластинка диаметром 17,5 см (33⅓ об/мин) — приложение к 14 тому Большой советской энциклопедии (третье издание) с речами Ленина

Имеются редкие пластинки-приложения, которые вкладывались в компьютерные журналы в конце 1970-х годов и на которых были записаны компьютерные программы (в дальнейшем, до массового распространения дискет, для этих целей использовались компакт-кассеты). Этот стандарт пластинок назывался Floppy-ROM, на такую гибкую пластинку при скорости вращения 33⅓ об/мин вмещалось до 4 КБ данных.

Гибкие пластинки, на которых записывалась эстрадная музыка, были широко распространены в СССР. Они отличались небольшим размером и обычно вмещали всего 4 песни — по 2 на каждой стороне.

Гибкими пластинками также являются записи на старых рентгеновских снимках ("музыка на ребрах").

Также ранее выпускались гибкие пластинки-открытки. Такие сувениры отправлялись по почте и содержали помимо записи рукописные поздравления. Они встречались двух разных видов:

  • Состоявшие из гибкой пластинки прямоугольной или круглой формы с односторонней записью, скреплённой с полиграфической карточкой-основой с отверстием в центре. Как и гибкие пластинки, они имели ограниченный рабочий диапазон частот и время звучания;
  • Дорожки пластинки пропечатывались на лаковом слое, покрывающем фотографию или открытку. Качество звука было ещё ниже, чем на гибких грампластинках (и основанных на них открытках), долго такие пластинки не хранились из-за коробления и пересыхания лака. Зато такие пластинки могли быть записаны самим отправителем: существовали рекордеры, увидеть один из которых в работе можно в фильме «Карнавальная ночь».

Сувенирные и декоративные пластинки Править

Теплый ламповый звук (73)

«Звуковой сувенир» — фотокарточка с грамзаписью. Их изготавливали в присутствии заказчика маленькие полукустарные студии звукозаписи в курортных городах СССР.

Привычный цвет грампластинок — чёрный, но выпускаются и разноцветные. Существуют также грампластинки, где под прозрачным слоем с дорожками находится красочный слой, повторяющий рисунок конверта или заменяющий информацию на нём (как правило, это дорогостоящие коллекционные издания). Декоративные пластинки могут быть квадратными, шестиугольными, в виде диска для циркулярной пилы, в форме животных, птиц и т. п.

Кустарные пластинки. «Музыка на рёбрах» Править

Rock on Bones1

Грамзапись на рентгеновской плёнке

В 1950-х и 1960-х годах в СССР подпольные студии звукозаписи записывали музыкальные произведения, которые по идеологическим соображениям запрещалось распространять фирме «Мелодия», на крупноформатных рентгеновских плёнках. Отсюда пошло выражение «Джаз на костях» (также такие «самодельные» грамзаписи в обиходе назывались «рёбрами» или «записями на рёбрах»). В те годы записи многих западных певцов и музыкальных коллективов (например, группы «The Beatles)» можно было послушать только на таких подпольных пластинках.

Из-за высыхания эмульсии плёнки подобные пластинки со временем скручивались, да и вообще были недолговечными.

Такой оригинальный способ звукозаписи нашёл своё отражение в искусстве, например, в песне Виктора Цоя «Когда-то ты был битником» есть слова: «Ты готов был отдать душу за рок-н-ролл, извлечённый из снимка чужой диафрагмы». Также в песне «Мой старый блюз» лидера московской акустической группы «Бедлам» (конец 1990-х — 2002 гг.) Виктора Клюева есть слова: «Пластинка „на костях“ ещё цела, но не понять уже отдельных фраз». Сам процесс записи «на костях» продемонстрирован в фильме «Стиляги» (первоначальное название — «Буги на костях») 2008 года.

Как только в продаже появились доступные по цене магнитофоны, кустарная грамзапись практически исчезла.

Форматы записи Править

Монофонические пластинки Править

Исторически первыми появились пластинки с монофонической записью (один звуковой канал). Подавляющее большинство таких пластинок имело поперечную, или берлинеровскую запись, при которой игла звукоснимателя колеблется влево-вправо. Однако на заре эры грамзаписи выпускались и пластинки с глубинной («эдисоновской») записью, где игла ходила вверх-вниз. Некоторые граммофоны имели возможность поворота головки с мембраной на 90°, что позволяло им воспроизводить оба типа пластинок.

Первые монофонические пластинки серийного выпуска имели скорость вращения 78 об/мин, затем появились пластинки, рассчитанные на скорости 45 и 33⅓ об/мин (для музыки) и 16⅔ и 8½ об/мин (для речи).

Монофонические пластинки производства СССР маркировались знаком треугольника или квадрата. На ранних пластинках и проигрывателях величина скорости вращения писалась внутри геометрической фигуры. Иногда указывалась только скорость вращения, без маркировки.

Стереофонические пластинки Править

В монофонических грампластинках профили левой и правой стенок V-образной звуковой дорожки не отличаются, а в стереофонических (два звуковых канала, для правого и левого уха) правая стенка дорожки промодулирована сигналом первого канала, а левая — сигналом второго канала. Стереофоническая головка звукоснимателя имеет два чувствительных элемента (пьезокристалла или электромагнитных катушки), расположенных под углом 45° к поверхности пластинки (и под 90° друг к другу) и соединённых с иглой так называемыми толкателями. Механические колебания, которые игла воспринимает от левой или правой стенки звуковой дорожки, возбуждают электрический сигнал в соответствующем ей звуковом канале проигрывателя. Такая схема была теоретически обоснована английским инженером Аланом Блюмлейном ещё в 1931 году, но практическую реализацию получила только в 1958 году. Именно тогда первые стереопластинки современного образца были впервые продемонстрированы на Лондонской выставке звукозаписы­вающей аппаратуры.

Согласно патенту, сигнал для левого канала отражен в профиле левой стенки канавки (той, которая ближе к оси вращения диска), а сигнал для правого канала в правой стенке, при этом результирующее перемещение иглы параллельно плоскости пластинки отражает сумму левого и правого каналов, а перемещение иглы по вертикали отражает их разность. При проигрывании монофонической фонограммы игла движется в основном параллельно плоскости пластинки.

Стереопроигрыватели могут воспроизводить и монофонические записи, в этом случае они воспринимают их как два одинаковых канала.

В ранних экспериментах по записи стереосигнала на одну дорожку пробовали совместить более традиционную поперечную и глубинную записи: один канал формировался на основе горизонтальных колебаний иглы, а другой — на основе вертикальных. Но при таком формате записи качество одного канала существенно уступало качеству другого, и от него быстро отказались.

Большинство стереофонических пластинок записано при частоте вращения Шаблон:Nobr при ширине звуковой дорожки 55 мкм. Ранее (особенно в ряде стран за пределами СССР) широко выпускались пластинки с частотой вращения 45 об/мин. В США были особенно популярны их компактные варианты, предназначенные для использования в музыкальных автоматах с автоматической сменой или выбором пластинки. Они были пригодны и для воспроизведения на бытовых проигрывателях. Для записи речевых программ выпускались грампластинки с частотой вращения Шаблон:Nobr и длительностью звучания одной стороны до полутора часов. На территории СССР такие пластинки не встречались, как, впрочем, и музыкальные автоматы

Стереопластинки существуют трёх диаметров: 175, 250 и 300 мм, что обеспечивает среднюю продолжительность звучания одной стороны Шаблон:Nobr 7−8, 13−15 и 20−24 минуты. Длительность звучания зависит от плотности нарезки. На одну сторону плотно нарезанной пластинки можно уместить до 30 минут музыки, но игла на таких пластинках может прыгать и вообще будет неустойчива. Также грампластинки с уплотнённой записью быстрее изнашиваются по причине более узких стенок канавок.

Квадрофонические пластинки Править

На квадрофонических пластинках записана информация на четырёх (двух фронтальных и двух тыловых) аудиоканалах, что позволяет передать объём музыкального произведения. Данный формат получил некоторое, довольно ограниченное, распространение в 1970-х годах. Количество альбомов, выпущенных в таком формате, было весьма невелико (к примеру, была выпущена квадроверсия знаменитого альбома рок-группы Pink Floyd «Dark Side of the Moon» 1973 года), а их тиражи ограничены — это было связано с необходимостью применения для их воспроизведения малораспространённых и дорогостоящих специальных проигрывателей и усилителей на 4 канала. К 1980-м годам данное направление было свёрнуто.

В СССР первый и единственный эксперимент по освоению четырёхканального звучания состоялся в 1980 году, когда был записан и выпущен альбом группы «Яблоко» под названием «Кантри-фолк-рок-группа „Яблоко“» (КА90—14435-6). Пластинка стоила дороже, чем обычная — 6 рублей (стереопластинка-гигант с эстрадной музыкой стоила тогда 2 руб. 15 коп., выпущенная по зарубежной лицензии — несколько дороже), а общий тираж составил 18 000 копий.
